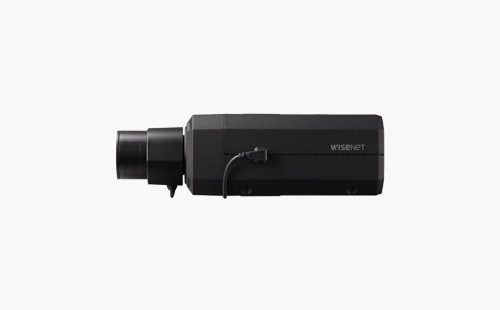

XNB-8002

视频

成像装置

1/2.8“ 渐进式 CMOS

分辨率

3328x1872， 3072x1728， 2592x1944， 2688x1520， 1920x1080， 1600x1200， 1280x1024， 1280x960， 1280x720， 1024x768， 800x600， 800x448， 720x576， 720x480， 640x480， 640x360， 320x240

最大帧率

H.265/H.264：最大 30fps/25fps（60Hz/50Hz）
MJPEG：最大 30fps（@6MP 最大 5fps）

最小照度

彩色： 0.05勒克斯（F1.2， 1/30秒， 30IRE）黑密度： 0.005勒克斯（F1.2， 1/30秒， 30IRE）

视频输出

CVBS：1.0 Vp-p / 75Ω 复合，720x480（N），720x576（P） 用于安装 USB：微型 USB B 型，1280x720 用于安装

镜头

对焦控制

简单对焦

镜头类型

直流自动光圈，P 光圈，手动，I-CS

安装类型

C 卡口，CS 卡口

操作

相机标题

最多显示 85 个字符

日夜

自动（ICR）

背光补偿

BLC， HLC， WDR， SSDR

宽动态范围

极宽广（120分贝）

数字降噪

SSNRV。

数字图像稳定

支持（内置陀螺仪传感器）

除雾

支持

运动检测

8ea， 8点多边形区域

隐私屏蔽

32ea，4点四边形区域
- 颜色：灰色/绿色/红色/蓝色/黑色/白色
- 马赛克

增益控制

关闭/最大增益/手动

白平衡

自动挡板 / 窄幅自动挡拆机 / AWC / 手动 / 室内 / 室外

路易达孚

支撑（填充/拉伸模式）

电子快门速度

最小/最大/防闪烁（2~1/12，000秒）
首选快门控制

视频旋转

翻转， 镜子， 走廊视图（90°/270°）

分析学

散焦检测、方向检测、运动检测、数字自动跟踪、出现/消失、进入/退出、游荡、篡改、雾检测、虚拟线路、音频检测、声音分类、冲击检测、面部/上半身检测

商业智能

人数统计， 队列管理， 热图

串行接口

RS-485（三星-T，佩尔科-D/P，松下，博世，AD，GE，Vicon，霍尼韦尔）

报警 I/O

2 个可配置的 I/O 端口

警报触发器

分析、网络断开连接、报警输入、应用程序事件、时间表、MQTT 订阅

报警事件

发生
报警触发时 - 文件上传（图片）：电子邮件/FTP
- 通知：电子邮件
- 录制：事件触发
时的 SD/SDHC/SDXC 或 NAS 录制 - 报警输出
- 切换：云台预设，通过 HTTP/HTTPS/TCP
发送消息 - 音频剪辑播放
- MQTT：发布

音频输入

可选（麦克风输入/线路输入/内置麦克风）
电源电压： 2.5VDC（4mA）， 输入阻抗： 2K 欧姆

音频输出

线路输出，最大输出电平：1Vrms

网络

以太网

金属屏蔽RJ-45（10/100/1000BASE-T）

视频压缩

H.265/H.264：主/基线/高，MJPEG

音频压缩

G.711 u-law /G.726 可选
G.726（ADPCM） 8KHz， G.711 8KHz G.726： 16Kbps， 24Kbps， 32Kbps， 40Kbps AAC-LC： 48Kbps
at 16KHz

智能编解码器

手册（5ea区域），WiseStreamII。

比特率控制

H.264/H.265：CBR 或
VBR MJPEG：VBR

流

单播（20个用户）/组播
多流（最多10个配置文件，3个虚拟通道支持）

协议

IPv4， IPv6， TCP/IP， UDP/IP， RTP（UDP）， RTP（TCP）， RTCP，RTSP， NTP， HTTP， HTTPS， SSL/TLS， DHCP， FTP， SMTP， ICMP， IGMP， SNMPv1/v2c/v3（MIB-2）， ARP， DNS， DDNS， QoS， UPnP， Bonjour， LLDP， CDP， SRTP（TCP， UDP Unicast）， MQTT

安全

HTTPS（SSL） 登录身份验证摘要 登录身份验证 IP 地址过滤
用户访问日志
802.1X 身份验证

（EAP-TLS、EAP-LEAP、EAP-PEAP MSCHAPv2）设备证书（韩华 Techwin 根 CA，预装）默认安全证书
HTPM（韩华可信平台模块）安全操作系统/启动/存储、验证固件伪造
网络安全保证计划 UL CAP（UL 2900-1）

应用程序编程接口

ONVIF Profile S/G/T
SUNAPI（HTTP API）Wisenet
open platform

常规

网页语言

英语， 韩语， 中文， 法语， 意大利语， 西班牙语， 德语， 日语， 俄语， 葡萄牙语， 捷克语， 波兰语， 土耳其语， 荷兰语， 希腊语， 匈牙利语

边缘存储

微型 SD/SDHC/SDXC 2 插槽最大 1TB（512GBx2）

记忆

4GB 内存，512MB 闪存

环境与电气

工作温度/湿度

-10°C~+55°C（+14°F~+131°F） / 0~95% 相对湿度 （无冷凝）

储存温度/湿度

-50°C~+60°C（-58°F~+140°F） / 0~90% 相对湿度

输入电压

PoE（IEEE802.3af， 3 类）， 12V 直流， 24V 交流

功耗

PoE：最大 12.95W，典型值 8.2W 12VDC：最大 11.5W，典型值 7.5W 24VAC：最大 13.5W，典型值 8.9W


电源冗余故障转移

机械

颜色/材料

黑色/铝

产品尺寸/重量

81（宽）x67（高）x165（深）毫米（3.19x2.64x6.48英寸），880克（1.94磅）

认证和标准

电磁兼容

FCC 47 CFR 15 B 子部分 A
类 ICES-3（A）/NMB-3（A）
CE/UKCA
- EN 55032 A 类、EN 50130-4、EN 61000-3-2、EN 61000-3-3
VCCI CISPR 32 A 类 RCM AS/NZS CISPR 32 A 类 KS C 9832 A

类、KS C 9835

安全

UL 62368-1， CAN/CSA C22.2 NO. 62368-1
IEC/EN 62471
